Sistema de digitalización

SISTEMA DE DIGITALIZACION PARA RAYOS X MARCA: KONICA MINOLTA

EL EQUIPO FUNCIONA DE LA SIGUIENTE MANERA:

-EL ENCENDIDO ES CON EL BOTON DE OPERACION, Y TAMBIEN HAY OTRO BOTON DE BORRADO; PARA APAGARLO MANTENGO EL BOTON DE OPERACION UNOS INSTANTES Y APARECE EN LA PANTALLA TODOS LOS MENSAGES RELACIONADOS AL APAGADO DEL EQUIPO Y FINALMETE SE APAGA EL EQUIPO.

EN CASO DE PRENDER EL EQUIPO MANTENER ACCIONADO HASTA QUE ENCIENDA UNA VEZ ENCENDIDO EMPIEZA HA REALIZAR EL EQUIPO SU AUTOTEST EN ESTE CASO SI NOEXISTE NINGUN PROBLEMA SE INICIA CORRECTAMENTE Y SI EXISTE ALGUN PROBLEMA EMITIRA UN NUMERO DE ERROR,

EN ESTE CASO HAY UNA SECUENCIA DE CUADRICULAS, CADA CUADRICULA TIENE SU SIGNIFICADO ES DECIR VERIFICA CADA SUBSISTEMA DEL EQUIPO CHEQUE UNA PARTE DE HARWARE Y SOFWARE, SI SE QUEDARA EN UNA DE LAS CUADRICULAS ENTONCES ESE DETALLE LO VEREMOS EN EL MANUAL.

PROCESO DE FUNCIONAMIENTO

1.-TENEMOS LA UNIDAD RECEPTORA TIENE UN SENSOR QUE RECONOCE CUANDO SE CIENTA EL CASETTE O QUE RECIBE EL CASETTE Y ESTA SE AJUSTA LA UNIDAD JUSTIFICADORA QUE LLEVA UN SENSOR QUE RECONOCE CUANDO APRIETA L CASETTE DEPENDIENDO DEL TAMAÑO DE ESTA; PUEDE SER 14 X 17, 8 X10,

2.-EN ESTE CASO RECOGE EL CASETTE LA UNIDAD RECEPTORA, LUEGO BAJA UNA VEZ QUE ESTA UNIDAD BAJA BIENE LA UNIDAD DE TRANSPORTE, ESTA CONTIENE UN PLATO MAGNETICA

3.-ESTE PLATO MAGNETICO (IMAN) QUE TRAE UNA LAMINA DE FOSFORO SE MUEVE HASTA HACER CONTACTO CON EL CASSETE RECOGIBO PERO CON EL MODULO OPTICO TOTALMENTE AL FONDO, PARA QUE ESTA NO INTERFIERA, UNA VEZ HECHO EL CONTACTO AUTOMATICAMENTE EXISTE UN SELONEIDE QUE ACTIVA PARA QUE SE ABRA EL CASETTE, LUEGO LA UNIDA DE TRANSPORTE SE RETIRA PARA ATRAS CON UN PEDAZO DEL CASETTE,

4.-SEGUIDAMENTE BIENE EL MODULO OPTICO (TIENE MAGNETISIMO - IMAN PERMANENTE) INVOLUCRA LA LAMPARA FLUORESCENTE, HALOGENA, HACIA ADELANTE HACE EL PROCESO DE SCANING Y LUEGO REGRESA HACIA ATRAS Y HACE EL PROCESO DE BORRADO

5.-LUGO VUELVE LA UNIDAD DE TRANSPORTE, PEGA EL CASETTE, LO SIERRA, SE RETIRA LA UNIDAD DE TRANSPORTE, EL CASETTE QUEDA CERRADO Y LA UNIDA RECEPTORA EMPUJA HACIA ARRIBA.ESO ES EL PROCESO EN CONCRETO.

6.-NOTA: CUANDO SE ABRE LA PUERTA TODO QUEDA DESACTIVADO

RETIRAR EL CASETTE

1.-PRIMERAMENTE EXISTE PARTES DE COLOR VERDE ESTAS PERMITEN TOCAR Y ANDAR LOS COMPONENTES; ES ASI ESTE VERDE LE SEPARAMOS UN POQUITO Y EL PEDASO DEL CASETTE ESTA FUERA,

2.-LA LAMINA DE FOSFORO SE SACA CON MUCHO CUIDADO DEL PLATO PARA EVITAR RAYARLOS, FINALMENTE LE JUNTAMOS EL PEDASO DEL CASETTE Y LA LAMINA DE FOSFORO COMO SE MUESTRA EN LA FG. STE.

3.-NOTA: UNA VEZ QUE EL MODULO OPTICO SE MUEVE EL LASER ESCANEA DE ARRIBA ABAJO DESDE EL FONDO HACIA AFUERA (VERTICALMENTE)

4.-EN CASO DEL BORRADO SE ENCIENDE 02 LAMPARAS DESDE EL MODULO OPTICO CUANDO RETROCEDE HACIA ATRAS

-SI EL CASSETE SE ATRACA SE DEBE DE TOCAR LA PALANCA VERDE Y ASIMISMO HAY QUE REVIZAR QUE NO HAYGA OBJETOS CAIDOS EN LA PARTE INFERIOR DEL EQUIPO Y SIEMPRE SE ENCUENTRAN, EL CARRIL DE LA BASE NO HAY QUE LIMPIARLO, BIENE CON UNA GRACITA NATURAL Y SI ES QUE ESTA CON POLVO LIMPIARLO SOLO CON UNA BROCHITA

ASIMISMO TAMBIEN HAY UNA ESCOBILLA PARA LIMPIAR EL LENTE OPTICO, JALAR PARA ABAJO SOLAMENTE DE HACE CUANDO EL PERSONAL INDICA QUE NO ENCUENTRA QUE LA IMAGEN SALE CON ARTEFACTOS,ENTONCES ESTE ES UNA ESCOBILLA SE HACE ESTA OPERACION 02 VECES, CON ESO SE QUEDA LIMPIO LA VENTANA DONDE EL LASER LEE LA DATA; QUE QUEDE BIEN CLARO QUE NO DEBE DE HACERCE BAJO OTRA SITUACION. HA PARA ESTO TRAER EL MODULO HACIA AFUERA O AL TOPE DE LA PUERTA MANUALMENTE

DESCRIPCION DE SUS COMPONENTES DEL EQUIPO - LADO DERECHO

A=TRANSFORMADOR GENERAL DEL EQUIPO, B=TARJETA ELECTRONICA QUE CONTROLA CUANDO APAGAMOS O ENCENDEMOS EL EQ. ACIVA O DESACTIVA EL SISTEMA INVOLUCRADO, C=ES UN MICROSWCH O UN INTERLOOK QUE SE ACTIVA CADA VEZ QUE SE CIERRA LA PUERTA, ASIMISMO CUANDO LA PUERTA ESTA ABIERTA MANDA UNA SEÑAL PARA QUE EL EQUIPO ESTE EN STAND BAY, D=TARJETA PARA MODO DE STAND BAY, E=TARGETA POWER SUPLAY DIGITAL, F=TARGETA POWER SUPLAY ANALOGA, 24 V + - 5V, G=FUENTE DE LA LAMPARA HALOGENA, H=MOTOR QUE ABRE Y CIERRA EL CASETTE,

LADO IZQUIERDO

A=TARGETA MDU3 -ES COMO UNA MECANICA CONTROL, UNA CONTROLDORA MECANICA DE TODOS LOS MOTORES Y SENSORES QUE ESTAN EN LA PARTE EXTERNA DEL EQUIPO

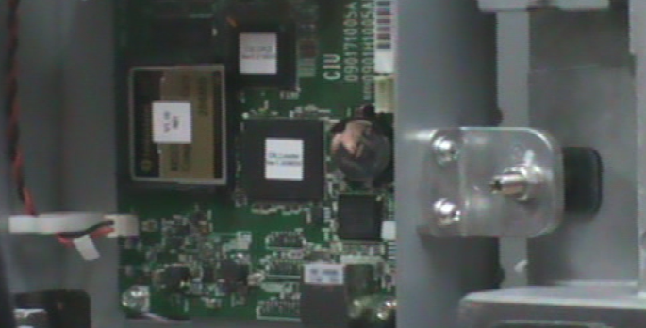

B=CIAU - ES COMO LA COMPUTADORA DEL EQUIPO, TIENE LA TARJETA DE RED, SE COMUNICA POR RED CON EL RESTO DEL EQUIPO, TAMBIEN CONTIENE UNA BATERIA SI SE LLEGA A DAÑAR SE DEBERA CAMBIAR LA TARJETA POR QUE SE BORRARA INFORMACION DE LA MEMORIA, NO TIENE UNA ESPECTATIVA DE VIDA

MOVER LA UNIDAD DE TRANSPORTE MANUALMENTE

1.-DESENGANCHAR SEGURO EMPUJO HACIA ATRAZ

2.-ESTE QUE ESTA AQUI ES PARA MOVER MECANICAMENTE LA UNIDAD DE TRANSPORTE HACIA ADELANTE GIRANDO EN SENTIDO HORARIO Y ASIMISMO TAMBIEN SE PUEDE REGRESAR EN AJUSTE ANTIHORARIO.

DESCRIPCION DEL MODULO OPTICO: A=LMD LINEA MOTOR DRIVERS, ES LA QUE SE ENCARGA DE DARLE LA SEÑAL O EL PULSO A LA BOBINA QUE HACE QUE SE MUEVA EL MODULO OPTICO B=LMC LINEA MOTOR CONTROL, ES LA ENCARGADA DE LOS CONTROLES D MOTORES Y SENSORES DEL MODULO OPTICO Y DEL SBSCAN (LA BASE DONDE SE SIENTE EL MODULO OPTICO Y EL RIEL), ESTAS DOS TARJETAS TIENE QUE VER CON EL MOVIMIENTO DEL MODULO OPTICO YA SEA HACIA ADELANTE O HACIA ATRAZ. C=ES EL MODULO OPTICO

EL SISTEMA RAYOS LASER ESTA COMPUESTA POR IMPRESORA QUE ESTA CONECTADO A UN UPS; ASIMISMO ESTA CAMARA LASER CONTIENE UNA COMPUTADORA EN LA PARTE INFERIOR LA CUAL ESTA ENCENDIDO

CUANDO SE ENCIENDE LA IMPRESORA LASER DRY PRO 873 AUTOMATICAMENTE PRENDE LA IMPRESORA Y LUEGO MANDA UN PULSO Y PRENDE LA COMPUTADORA QUE ESTA INSTALADO INTERIROMENTE Y ASIMISMO ES IGUAL PARA APAGAR.

CUANDO PRENDE DEMORA 15 MN PARA ESTAR LISTO EL EQUIPO EL LED CELESTE SE MUESTRA CUANDO TODO ESTA CORRECTO.LA POSICION DE LOS NUMEROS EN EL PANEL DE CONTROL DEL EQUIPO INDICA LA BANDEJA 1RA, SDA, 3RA. AQUI SE PUEDE VER CUANTO POR CUANTO

CAMAR LASER DRY PRO 873

ESTA IMPRESORA TIENE UNA PC EN LA PARTE INFERIOR ES DECIR EN EL PRIMER NIVEL DE LA IMPRESORA; CUANDO ANCIENDO LA IMPRESORA AUTOMATICAMENTE PRENDE LA IMPRESORA Y MANDA UN PULSO Y PRENDE LA COMPUTADORA Y CUANDO YO APAGO LA IMPRESORA HACE LO INVERSO MANDA OTRO PULSO Y APAGA LA COMPUTADORA.

UNA VEZ QUE NOSOTROS PRENDEMOS LA IMPRESORA DEMORA APROX. QUINCE 15 MINUTOS EN ESTAR LISTO PARA SU USO.

EL LED B DE COLOR ROJO CAMBIA A AZUL CUANDO TODO ESTA CORRECTO, ASIMISMO EN LA C MUESTRA LA POSICION DE LOS NUMEROS INDICA LA BANDEJAS DE LA IMPRESORA, SE PUEDE VER DE CUANTO X CUANTO Y CUANTO TIENE DE PELICULAS EN LA BANDEJA, VEO 8X 10, 8 X 10, DE MAMO Y CONVENSIONAL A VECES EL USUARIO METE EL DE MAMO EN CONVENSIONAL O VISEVERSA; QUE PASA LAS PALCAS SALEN MAL, ESE TAMBIEN ES PARTE DEL PROBLEMA.

OTRO, CUANDO NO HAY PELICULAS ESTE SE PONE EN ROJO, LA BANDEJA CORRESPONDIENTE EN EL PANEL DE CONTROL SE MUESTRA,

CUANDO EL SISTEMA ENCUENTRA UN PROBLEMA MANDA UN CODIGO DE ERROR, ES DECIR CODIGOS ESPECIFICOS QUE HAGO, PUES CENCILLAMENTE ME VOY A LOS MANUALES,

LA IMPRESORA DENTRO DE UNA RED TIENE UN NUMERO DE IP: ASIGNADO, SI EN ALGUN MOMENTO ALGUIEN UTILIZA EL IP ASIGNADO A LA IMPRESORA ENTONCES SALDRA UN MENSAJE ERROR DE CONEXION Y NO PODRA VERSE CON EL RESTO DEL SISTEMA.

EL RECORRIDO DE LA PLACA DE TODAS LAS BANDEJAS TIENEN EL MISMO RECORRIDO COMO SE MUESTRA.

TODAS LAS PLACAS PASAN POR LA CAMARA LASER QUE ESCRIBE SOBRE LA PLACA Y ESTA EN EL LADO DERECHO DE LA IMPRESORA,

LUEGO PASA POR EL PLATO CALIENTE LEGA 130 ªC Y FINALMENTE LA PLACA ES EXPLUSADO,.

EN ESTE RECORRIDO LOS PROBELMAS QUE SE PRESENTAN SON :
-LAS PLACAS EN LA SUBIDA SE ATRACAN POR QUE LAS PLACAS SE PEGAN DE 3 O DE 2. POR QUE BIENEN PEGADOS, ENTONMCES ES NECESARIOS ANTES DE COLOCARLOS

-QUE HAY QUE HACER, EN LA PARTE TRASERA DE LA IMPRESORA HAY 02 PUERTAS LA PUERTA 1 CONTROLA UNICAMENTE LA BANDEJA NUMERO 1, LA PUERTA INFERIOR CONTROLA LA BANDEJA 2 Y 3.

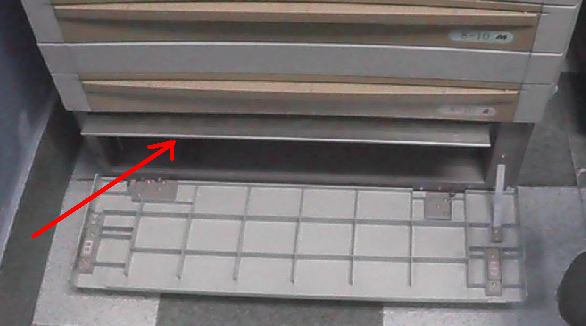

-CUANDO SOPECHAMOS QUE SE ATRACARON LAS PLACAS ES DECIR EN UNA DE LAS BANDEJA UTILIZAREMOS LAS PLANCHAS DE ALUMINIO QUE SON TRES UNO PARA CADA BADEJA.

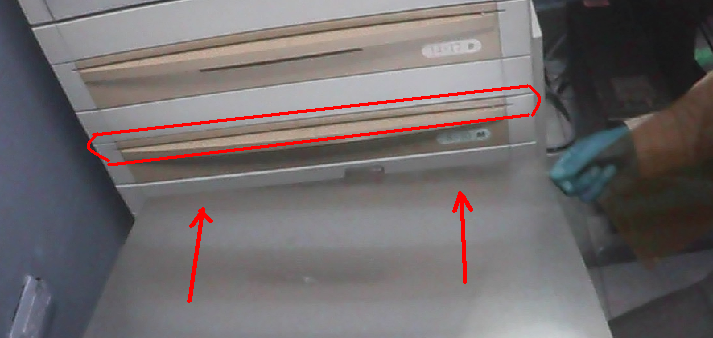

-ESTAS PLANCHAS DE ALUMINIO SE INTRDUCE EN LA PARTE SUPERIOR DE LAS BANDEJAS SUAVEMENTE PERO UNICAMENTE CON EL EQUIPO APAGADO EN TONCES LA PLANCHA ENTRA POR COMPLETO Y ESTA LA VA HA EXPULSAR LA PLACA ATRACADO.

-ES DECIR INSERTO LA PLANCHA Y SE ATRACA (HASTA DONDE ENTRE) ES DECIR EN ESTA BANDEJA LA SUBIR LA PELICULA SE ATRACO.

-POR QUE CON LA PLANCHA ES PARA QUE LA PELICULA NO SE REBELE, POR QUE BOYA ABRIR POR ATRAS; ES DECIR ENTRA LA PLANCHA HASTA CIERTO SITIO Y LO CUBRO CON LA MANTA Y ABRO POR ATRAS .

-UNA VEZ SACADO DEL SISTEMA DONDE SE SEÑALA EXISTEN 02 TORNILLOS QUE SE DEBEN DE EXTRAER Y SALE LA PLANCHA Y SACO TODA LA BANDEJA Y LO COLOCO, LA BANDEJA TIENE COMO UN CARRIL SACO UNO Y EL OTRO Y AHI SE VANHA ENCONTRAR LAS PELICULAS ATRAPADAS.

-CON UNA LINTERNA VEO BIEN QUE NO HAYGA NADA MAS Y LUEGO VUELVO TODO A SU SITIO Y UNA VEZ QUE YA CORREGI TODO ESTO ANTES DE ENCENDER EL EQUIPO SACO LAS PLANCHA DE ALUMINIO YA CON LAS TAPAS PUESTAS.

- ASIMISMO SE DEBE DE VERIFICAR AL COSTADO QUE TAMBIEN NO HAYGA PELICULAS HAY VECES QUE LAS PEICULAS QUEDAN EN ESTE CAMINO

-PODEMOS VER TAMBIEN EL RECORRIDO DE LA ULTIMA ETAPA DE LAS PLACAS PARA ESTO GIRO LA PERILLA Y DEBE DE GIRAR SUAVAMENTE SI ESTA DURO ES POR QUE LAGO ESTA ATRAPADO.

EN ESTE CASO HAY QUE DESARMAR TODO EN ESTA ETAPA .

SI LA PELICULA SE ATRACO EN EL MODULO CALIENTE HAYQUE SACAR POR LADO IZQ. POR DONDE SE PRENDE EL EQUIPO Y REVIZAR EL MANUAL. POR QUE ESTE ES EN BASE A RODILLOS, POR QUE EN ESTA PARATE AYUDA A QUE EL IMAGEN SE FIJE SOBRE LA PLACA ESTO ES EN BASE LA ESCRITURA CON LASER Y LA FIJACION DE LA IMAGEN EN EL MODULO CALIENTE.

-AHORA HABLEMOS DEL PANEL DE COTROL NOSOTROS CUANDO BEMOS EN LA COLA 10 PELICULAS POR IMPRIMIR, Y SE ATRACO EN LA TERCERA, ES DECIR YA IMPRIME LAS TRES; ASI QUE YO APAGUE EL EQUIPO Y CUANDO YO ENCIENDA VA HA TRATAR DE IMPRIMIR LAS 07 RESTANTES Y QUE PASA SI YO QUIERO BORRAR LA COLA ESE TRABAJO LO HACE EL PERSONAL.

DE ADQUISICIO O CC2

PODEMOS DESCRIBIR COMO UNA COMPUTADORA QUE CONTROLA EL SISTEMA DE DIGITALIZACION Y A LA IMPRESORA DY PRO

SE ENCIENDE COMO CULAQUIER COMPUTADORA CON EL BOTON EMCENDIDO PERO EL APAGADO SE DEBE DEBE DE REALIZAR DESDE LA PANTALLA EN LA OPCION APAGADO DEL SISTEMA CASO CONTRARIO PODRIAMOS GENERAR PROBLEMAS EN EL SISTEMA POR LO MISMO QUE LOS ARCHIVOS NO SE CIERRAN CORRECTAMENTE.

ESTE SOFTWARE ES TOCH ESCREM TRABAJA SOBRE WINDOWS, POR ATRAS EXISTEN CONECTORES USB

EN CASO LA PANTALLA MUESTRA PROBLEMAS EN EL SISTEMA LO PRIMERO QUE DEBEMOS HACER ES REINICIAR EL EQUIPO CORRECTAMENTE O APAGAR Y UNO MINUTOS ENCENDERLO.Y MUCHAS VECES SE SOLUCIONA ASI.

EJEM. PODEMOS COSTATAR EN ESTA PANTALLA QUE LA SEGUNDA OPCION NO ES IGUAL QUE LA PRIMERA, TERCERA NI DEL RESTO, SIGNIFICA EL SISTEMA NO VERIFICO CORRECTAMENTE ESTE SUBSITEMA DE ESTA OPCION.

PARA ESTO COMO DIGIMOS PRIMERO BOYA SUSPENDER A ESTE PACIENTE PARA ESTO PRESIONO EL BOTON SUSPENDER, APAGARLO Y CON ESTO POSIBLENTE SOLUCIONE EL PROBLEMA
